DS447 har defineret at der kun indgår effektoptag til ventilatorer samt eventuel effektoptag fra reguleringsudstyr, i beregningen af SEL værdi.
SEL_værdi = Ptilluft+Pfraluft/qv [J/m³]
hvor:
P = optagen el-effekt [W]
qv = luftmængde [m³/s]
SEL_måleren virker til alle typer centrale ventilationsanlæg. antallet af komponenter vil variere afhængigt af hvilket ventilations anlæg der skal måles på. Dette skyldes at ikke alle centrale ventilationsanlæg har både ind og udsugnings ventilator eller motor. SEL-værdi vil have den højeste-værdi når ventilationsanlægget leverer nominel luftmængde
SEL-måleren består af tre hoved komponenter:
- Raspberry Pi. Den har indbygget SD kort og fungerer som dataopsamler/datalogger. Der er lavet et Python script, til at kunne modtager målingerne fra wattmeter(e) og trykføler hvorefter de bliver gemt i en Excel fil på SD kortet. Det vil også kunne lade sig gøre at få målingerne sendt til en sky. Python programmet kan man starte og ændre i via en Windows PC ved brug af et programmet Putty, der kan fjernstyre en Raspberry Pi.
- Wattmeteret måler Watt, faseforskydningsvinkel, frekvens, spænding, strøm. wattmeteret skal tilsluttes en fase og kan kun måle på en el-motor adgangen, der skal derfor bruges to stk. multimeter til ventilationsanlæg med to motorer. Da en el-motor er en symmetrisk belastning vil den også kunne måle på trefasede motorer. wattmeteret skal sidde før eventuel frekvensomformer, men må ikke sidde før andre el-forbrugere.
- Luftmængden bliver målt ved brug af en trykføler grunden til at luftmålingen sker med en trykmåler er at den er fleksibel og kan både bruges til måleblænde princippet og pitotrør. Føleren er digital og kommunikerer via I2C protokol. Føleren måler trykforskel.

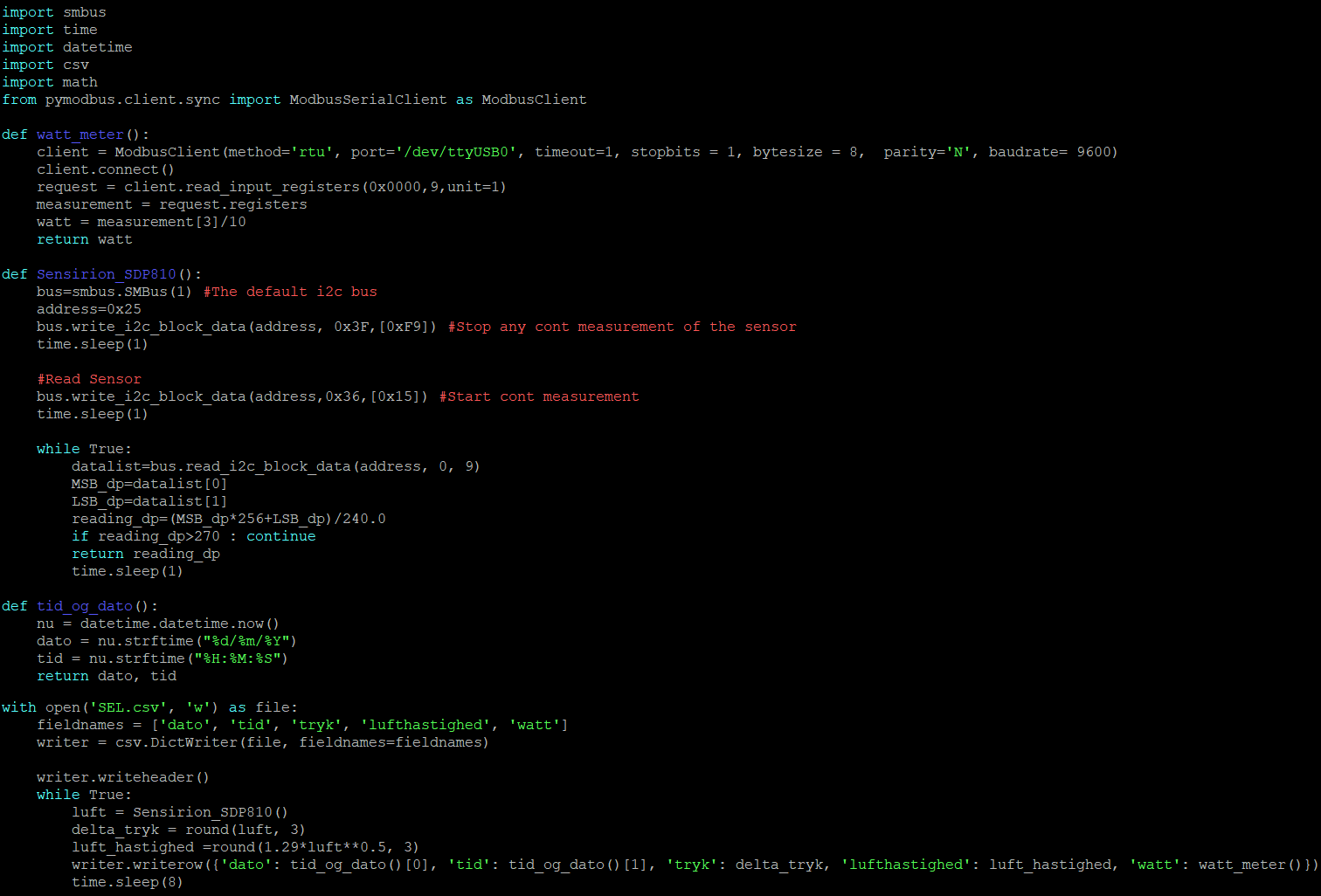

| Her er vist koden til SEL måleren som er består af koden til wattmeteret og SDP810 trykføleren. Der er brugt funktioner (def) i pythonscriptet fordi programmet nu består af flere processor som skal køre hver for sig i baggrunden. |
 |
| Her er hele koden til SEL-måleren for at få måleren til at virke skal man også installere de nødvendige libraries til tryk føler og wattmeter |
| SEL kode |
